※印刷用PDFデータは下記よりダウンロードできます。
更に詳しい説明は下記をご参照下さい。※本説明書は常時電源用の黄色の配線が省略されたモデルの製品用です。画像は以前の物で黄色配線がありますが省略して作業を進めるようにしてください。
—————————————————————-
■始めに■
・本説明文はAVEST製品をご購入のお客様専用となっておりますので、二次利用は禁止とさせていただきます。
・取付方法や、各パーツの脱着方法を記載しておりますが、あくまで参考ですので実際に作業された際に起きた車両破損や不具合などに関しましては一切の責任を負えませんので予めご了承ください。
・画像及び説明は販売開始前のサンプルを使用しております。スイッチ用の配線が黒/ピンク/紫 となっておりますが、実際お届けの製品はスイッチ 黄/ピンク/紫 となっております。予めご了承くださいませ。印刷用説明書は変更済で御座います。
—————————————————————–
■よくあるお問い合わせ■
・ウインカーがハイフラになる
→弊社ではノーマルの状態からの取付でハイフラは確認しておりません。車両個体差や、その他にも社外ウインカー使用での影響もございますので対策に関してはお客様ご自身でお願い致します。
・ウインカー、オプションランプが全くつかない
→それぞれの配線接続部分を確認してください。テスターで通電確認もお願い致します。
・フットランプが2粒くらいしかつかない
→電圧不足です。机上の通電確認ですと7Vくらいの場合この症状が現れます。12V前後で全数点灯しますので、接続部分の確認と電圧の確認をお願い致します。
弊社作業内ではルームランプユニットのカプラー部分へ配線を接続しておりますので、他の箇所から電源を取り不具合が発生した場合はルームランプユニットから電源をとってください。
・スイッチを押しても反応しない
→スイッチハーネスのカプラー部分の差し込み不良が考えられます。また、端子の接触不良も考えられますので、ご確認をお願い致します。
※基本的には12V通電での点灯確認で通常点灯が確認できれば、製品不具合ではございません。
取付後に不具合があった場合でも製品不具合か配線不具合かを確認する為に接続した配線を外し、直接12Vの電流をあてて点灯確認されることをお勧めします。
※また、全ての他社製品との組み合わせでの不具合に関してもサポート適応外ですので予めご了承ください。
—————————————————————–
目次
~取付前に~
・まず始めに点灯確認をして下さい。12Vの電流を流して正常に点灯すれば製品不具合ではございません。
※出荷前に点灯確認・スイッチ類の切り替え確認はしておりますが、実際に車両に取付をした時点で初期不良が見つかるという事例を避けるためにも必ずお願い致します。
![voxy-tenntou](https://avestparts.jp/wp-content/uploads/2020/05/voxy-tenntou.jpg)
![av-011-3](https://avestparts.jp/wp-content/uploads/2020/05/av-011-3.jpg)
スイッチは上記のように仮差しで確認をします。
・次に配線図です。各配線に関しては下記を参照願います。
![voxy-haisenzu](https://avestparts.jp/wp-content/uploads/2020/05/av-015-haisen.jpg)
白/黒配線・・・ウェルカムランプ配線 白=プラス 黒=マイナス ルームランプ配線と連動させてください。
(キーレス解錠にてON、施錠でOFFになる配線をテスターで探して下さい。)
純正ウェルカムランプへの接続時に、電力が足りず製品のウェルカムランプが2~3粒しか点灯しない場合は
ルームランプ電源などからの繋ぎ直しをしてください。※電圧が7Vくらいの場合2~3粒しか点灯しない症状が
発生します。
緑/黄/紫/ピンク配線・・・緑→オプションランププラス ACC等連動させて点灯させたい
箇所へ接続して下さい。
※緑配線は延長配線の緑/赤/黒配線の3本線を利用して延長させてください。
他3本の黄/紫/ピンク配線・・・スイッチ用配線 車内で付属のカプラーと接続して下さい。
スイッチは、色を合わせてカプラーを接続してください。スイッチの配置に関してはお客様側にてお願い致します。
延長配線の緑/赤/黒配線の3本線のうち、赤と黒配線は使用しません。切断するか絶縁処理をしてください。
・次に、ルームランプの配線・点灯確認です。
![voxy-loom2](https://avestparts.jp/wp-content/uploads/2020/05/voxy-loom2-1.jpg)
![voxy-loom3](https://avestparts.jp/wp-content/uploads/2020/05/voxy-loom3.jpg)
内張りはがしなどを使い、ユニットを外します。
ユニットを取り出したら検電テスターを使い、ウェルカムランプ用配線を探します。
キーレス開錠にてON、施錠でOFFになる組み合わせを探してください。
配線が見つかったら下記のように製品の端子を差し、プラスマイナスを確認してください。
VOXY80 ZS では緑・・・ウェルカムランププラス / 白・・・ウェルカムランプマイナスですが、
車種・グレードにより異なる場合がございますので必ずテスターで確認をしてください。
![voxy-loom](https://avestparts.jp/wp-content/uploads/2020/05/voxy-loom.jpg)
![voxy-1](https://avestparts.jp/wp-content/uploads/2020/05/voxy-1.jpg)
~ドアミラーの取り外し~
ウインドウを下げ、ドアの内張りを外していきます。
![voxy-2](https://avestparts.jp/wp-content/uploads/2020/05/voxy-2.jpg)

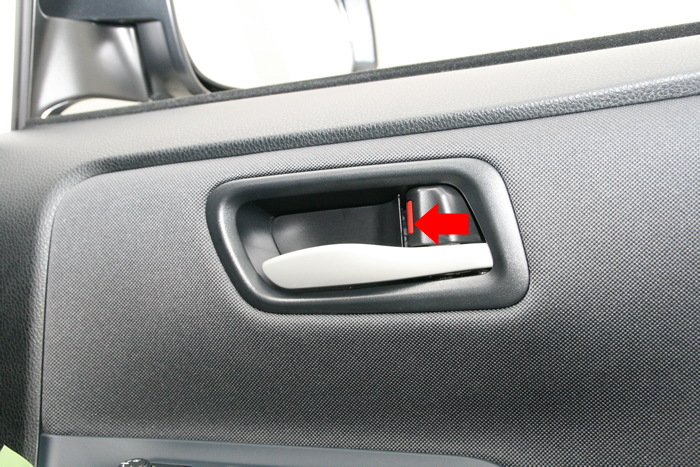

ドアハンドルの中のカバーを矢印の方向から内張りはがしを差し込み、取り外します。中のねじを取り外します。
![voxy-4](https://avestparts.jp/wp-content/uploads/2020/05/voxy-4-1.jpg)
この位置から少しずつ全体的に上へと押し上げながらスイッチパネルを外します。外れたら裏側のコネクターも外します。
![voxy-6](https://avestparts.jp/wp-content/uploads/2020/05/voxy-6.jpg)
スイッチパネルを外したら、赤矢印部分にボルトがあるので取り外して下さい。
![voxy-7](https://avestparts.jp/wp-content/uploads/2020/05/voxy-7.jpg)
全て外したらドアの内張りを外していきます。下側から内張りはがしを使い外します。
![voxy-8](https://avestparts.jp/wp-content/uploads/2020/05/voxy-8.jpg)
![voxy-9](https://avestparts.jp/wp-content/uploads/2020/05/voxy-9.jpg)
ドアミラーカプラーの下のカバーを取り外します。
![voxy-11](https://avestparts.jp/wp-content/uploads/2020/05/voxy-11.jpg)
取り外した後の画像です。
![voxy-12](https://avestparts.jp/wp-content/uploads/2020/05/voxy-12.jpg)
![voxy-13](https://avestparts.jp/wp-content/uploads/2020/05/voxy-13.jpg)
![voxy-14](https://avestparts.jp/wp-content/uploads/2020/05/voxy-14.jpg)
ドアミラーのカプラーを外し、根本のカバーを外すとドアミラーASSY固定用のボルトがありますので
こちらを取り外せばドアミラーが取り外せます。
外す際には落下しないようにお気を付けください。
~ドアミラーASSY分解・レンズ取付~
![voxy-15](https://avestparts.jp/wp-content/uploads/2020/05/voxy-15.jpg)
![voxy-16](https://avestparts.jp/wp-content/uploads/2020/05/voxy-16.jpg)
![voxy-17](https://avestparts.jp/wp-content/uploads/2020/05/voxy-17.jpg)
![voxy-18](https://avestparts.jp/wp-content/uploads/2020/05/voxy-18.jpg)

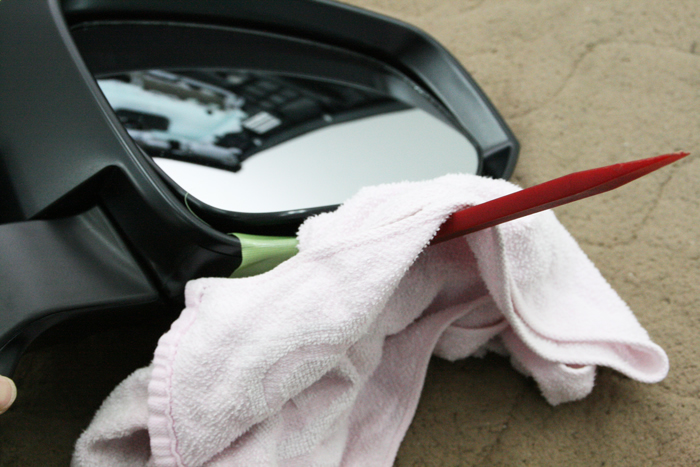

ミラー上部を押し込み、内張りはがしを使いミラーを外します。
![voxy-19](https://avestparts.jp/wp-content/uploads/2020/05/voxy-19.jpg)
![voxy-20](https://avestparts.jp/wp-content/uploads/2020/05/voxy-20-1.jpg)
上部のカバーを外します。赤矢印の爪を外しながら取り外します。
![voxy-21](https://avestparts.jp/wp-content/uploads/2020/05/voxy-21.jpg)
![voxy-22](https://avestparts.jp/wp-content/uploads/2020/05/voxy-22.jpg)
![voxy-23](https://avestparts.jp/wp-content/uploads/2020/05/voxy-23.jpg)
![voxy-24](https://avestparts.jp/wp-content/uploads/2020/05/voxy-24.jpg)
![voxy-25](https://avestparts.jp/wp-content/uploads/2020/05/voxy-25.jpg)
下側のカバーを取り外します。爪が細くなっているので折らないように注意しながら作業してください。
![voxy-26](https://avestparts.jp/wp-content/uploads/2020/05/voxy-26-1.jpg)
赤矢印のビスを外し、
![voxy-27](https://avestparts.jp/wp-content/uploads/2020/05/voxy-27-1.jpg)
この位置の爪を外し、
![voxy-28](https://avestparts.jp/wp-content/uploads/2020/05/voxy-28.jpg)
ウインカーレンズ側から外していきます。
![voxy-29](https://avestparts.jp/wp-content/uploads/2020/05/voxy-29.jpg)
端は精密ドライバーを使用し爪を動かすと取りやすくなります。
![voxy-30](https://avestparts.jp/wp-content/uploads/2020/05/voxy-30.jpg)
![voxy-31](https://avestparts.jp/wp-content/uploads/2020/05/voxy-31.jpg)
![voxy-32](https://avestparts.jp/wp-content/uploads/2020/05/voxy-32.jpg)
純正のウインカーレンズを外し、製品を用意します。
![voxy-35](https://avestparts.jp/wp-content/uploads/2020/05/voxy-35.jpg)
ウインカーレンズ取付箇所にそのまま製品を置くと配線が干渉しますので、一度中を潜らせます。
![voxy-33](https://avestparts.jp/wp-content/uploads/2020/05/voxy-33.jpg)
ウインカーカプラーを取付します。
![voxy-34](https://avestparts.jp/wp-content/uploads/2020/05/voxy-34.jpg)
延長配線はこの配線が通っている箇所へ一緒に通します。
![voxy-36](https://avestparts.jp/wp-content/uploads/2020/05/voxy-36.jpg)
配線は引っ張りすぎず、少し余裕を持たせるように通してください。
外した逆の手順で組み立てをし、ドアへ取り付けてください。
~配線接続~
※延長配線はそれぞれ長さが違いますので、先に接続する箇所・配線を通す箇所を確認し、配線長を確認して下さい。
![voxy-haisenzu](https://avestparts.jp/wp-content/uploads/2020/05/av-015-haisen.jpg)
白/黒配線・・・ウェルカムランプ配線 白=プラス 黒=マイナス ルームランプ配線と連動させてください。
(キーレス解錠にてON、施錠でOFFになる配線をテスターで探して下さい。)
純正ウェルカムランプへの接続時に、電力が足りず製品のウェルカムランプが2~3粒しか点灯しない場合は
ルームランプ電源などからの繋ぎ直しをしてください。※電圧が7Vくらいの場合2~3粒しか点灯しない症状が
発生します。
緑/黄/紫/ピンク配線・・・緑→オプションランププラス ACC等連動させて点灯させたい
箇所へ接続して下さい。
※緑配線は延長配線の緑/赤/黒配線の3本線を利用して延長させてください。
他3本の黄/紫/ピンク配線・・・スイッチ用配線 車内で付属のカプラーと接続して下さい。
スイッチは、色を合わせてカプラーを接続してください。スイッチの配置に関してはお客様側にてお願い致します。
延長配線の緑/赤/黒配線の3本線のうち、赤と黒配線は使用しません。切断するか絶縁処理をしてください。
![voxy-37](https://avestparts.jp/wp-content/uploads/2020/05/voxy-37.jpg)
ドアミラーASSY側からきている配線はドアの内張り内で上記のようにカプラーを使い延長配線と
接続します。
![voxy-43](https://avestparts.jp/wp-content/uploads/2020/05/voxy-43-1.jpg)
モールを少し外し、赤矢印の位置のボルトを外します。
![voxy-44](https://avestparts.jp/wp-content/uploads/2020/05/voxy-44.jpg)
こちらの部分が浮きますのでテープを外し、延長配線をこの中へ通していきます。
※配線ガイド等を使用し、純正の配線が傷つかないように引き込みを行ってください。
![voxy-39](https://avestparts.jp/wp-content/uploads/2020/05/voxy-39.jpg)
![voxy-40](https://avestparts.jp/wp-content/uploads/2020/05/voxy-40.jpg)
![voxy-41](https://avestparts.jp/wp-content/uploads/2020/05/voxy-41.jpg)
車内側で配線を受け取るために、ペダル周りのパネルを外します。
まず上写真のスカッフプレートを外します。
![voxy-42](https://avestparts.jp/wp-content/uploads/2020/05/voxy-42.jpg)
次にサイドのパネルを外します。フロント側にネジキャップがあるので外し、パネルを車両後方側に引っ張ると
外れます。
![voxy-45](https://avestparts.jp/wp-content/uploads/2020/05/voxy-45.jpg)
延長配線もきつく引っ張りすぎず、少し余裕を持たせて車内へ引き込んでください。
![voxy-46](https://avestparts.jp/wp-content/uploads/2020/05/voxy-46.jpg)
常時電源やオプションランプ用配線は取り易い位置からテスターで確認をし接続してください。
点灯異常や、他の社外品(セキュリティーや電装品)との干渉が起きた場合は別の場所との接続を試してください。
ウェルカムランプは冒頭で確認した箇所へ接続してください。
![av-011-50](https://avestparts.jp/wp-content/uploads/2020/05/av-011-50.jpg)
![voxy-47](https://avestparts.jp/wp-content/uploads/2020/05/voxy-47.jpg)
スイッチの配線はスイッチ用ハーネスを使い、取付をして下さい。
![av-011-52](https://avestparts.jp/wp-content/uploads/2020/05/av-011-52.jpg)
![av-011-51](https://avestparts.jp/wp-content/uploads/2020/05/av-011-51.jpg)
スイッチ取付参考例です(※別車種を使用しております)。お客様ご自身の判断にて設置をお願い致します。
※特に設定を変えるようなことがなければパネル内へ隠しておいていただいても構いません。
全て接続したら点灯確認をし、問題なければ外したパーツを戻し作業終了です。
